Beskrivning

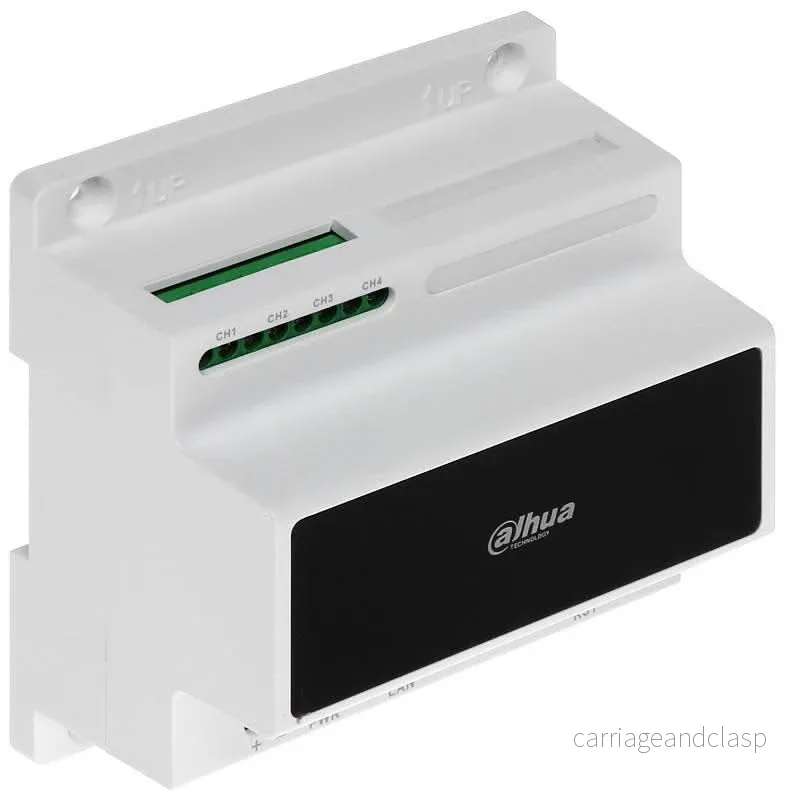

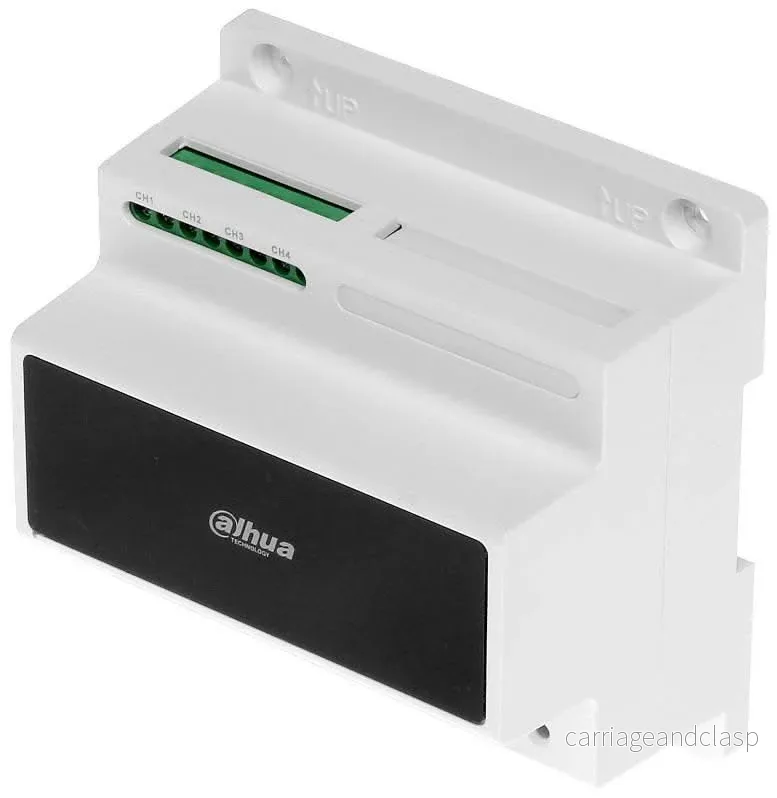

Dahua VTNS2003B-2 Tvåtrådsbrytare
VTNS2003B-2 är en switch för produkter från den nya generationen av Dahua Video Intercom-produkter. Kommunikationen för denna generation av videointercom-produkter använder SIP-protokollet. Detta protokoll säkerställer en bra tal- och lyssningsanslutning och erbjuder möjligheter till integration med tredje part. Den 2-trådiga tekniken förenklar installationen och ger möjlighet att ansluta flera opposter till en enda kabel.
Pluspoäng:
- Flera enheter på en 2-trådsanslutning: Med denna generation är det möjligt att serialisera flera produkter via ”ut”-porten. Omkopplarna kan också sammankopplas via 2 ledningar. Varje omkopplare måste dock förses med 48 VDC separat.
- 2-kablar för ett system: Både strömförsörjningen till inomhus- och utomhusstationerna och dataöverföringen sker via samma kabel. Dessutom kan mottagarna riktas in så att det räcker med 2 kablar för ett fungerande system.
- Nätverksprotokollet TCP-IP: Trots 2-trådstekniken fungerar stolparna som vanliga nätverksprodukter. Detta innebär att varje stolpe måste ges en egen unik IP-adress. En stor fördel med detta är att stolpar som är anslutna till denna 2-trådsswitch kan kombineras med PoE-produkter och 2-trådsprodukter från den tidigare generationen.
- Lämplig för DMSS och DSS Pro: Eftersom 2-trådsprodukterna helt enkelt är en del av nätverket kan de också användas med DMSS-appen eller DSS Pro-hanteringsprogramvaran
Intressanta punkter:
- Inte lämplig för alla 2-wire-produkter: Den här switchen är inte lämplig för alla Dahuas 2-tråds intercom-produkter. Produkter från äldre generationer stöds inte av den här switchen
- Maximalt 2 ingångspaneler per switch: Maximalt 2 VTO-ingångspaneler kan anslutas per switch. Om fler inmatningspaneler läggs till måste de anslutas till nästa växel. Brytarna kan sammankopplas med varandra
- Maximalt 2 tillbyggnader per VTH inomhusenhet: Maximalt 2 anknytningar kan läggas till en VTH-innanenhet. Om fler tillägg krävs rekommenderas att VTH:erna ansluts till varandra via en PoE-switch.
- VTNS2003-B
- För 6 enheter eller färre räcker det med en 48VDC-strömförsörjning på 1,25A
- För 6 till 22 enheter rekommenderas en 48VDC-strömförsörjning på 5A.
Rekommendationer
- Rekommenderad kabeldragning:
- 4×0,5mm² med en maximal resistans på 4Ω per 100 meter. Maximalt avstånd 50 meter
- 2×0,5mm² med en maximal resistans på 3,9Ω eller mindre per 100 meter. Maximalt avstånd 50 meter
- UTP Cat5e 0,45mm med ett maximalt motstånd på 12Ω per 100 meter. Maximalt avstånd med 6 VTH är då 50 meter, med 12 VTH är det 30 meter.
- Slotstyrning via extern strömförsörjning: Strömförsörjning och styrning av lås och dörrar kan teoretiskt sett också ske från omkopplaren. Detta kan dock ha en negativ inverkan på inomhus- och utomhusenheternas funktion och ömsesidiga kommunikation och rekommenderas därför inte.
