Beskrivning
Allmänt
-

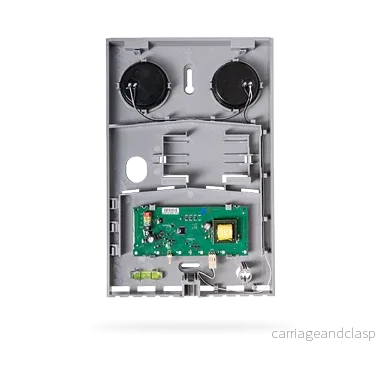

Typ: JA-113A-BASE-RB (basmodul för bussextern siren)
-
Funktion: Basenhet för kommunikation med centralenheten och vissa interna funktioner, t.ex. sabotagedetektering, kan kombineras med valfria kåpor för akustisk och optisk larmvisning
Tekniska specifikationer
-
Anslutning: 12 V DC via BUS-system (intervall 8-15 V) med genomsnittlig strömförbrukning ca 2,5 mA (standby) till max 450 mA
-
Reservbatteri (tillval, ingår ej som standard): NiMH 4,8 V / 1.800 mAh (BAT-4V8-LH1800) med typisk livslängd på ca 5 år. Lågspänningsdetektering < 4,6 V stöds
-
Sirenutgång: piezoelement med ~100 dB på 1 m (med nytt batteri)
Mått & vikt
-
Mått: 200 × 300 × 72 mm (med JA-1X1A-C-lucka) eller 200 × 300 × 62 mm (med JA-1X2A-C-lucka)
-
Vikt: ± 413 g utan batteri
Miljö och certifiering
-
Användning: för utomhusinstallation, omgivningstemperatur från -25 °C till +60 °C och luftfuktighet upp till ~75 % RH utan kondens
-
Skyddsklass: Grad 2 / miljöklass IV enligt EN 50131-1, EN 50131-4 certifiering.
Installation
-
Montering: använd två skruvar via monteringshålen, inbyggt vattenpass för noggrann inriktning
-
Bussanslutning: montera alltid med strömmen avstängd, dra kabeln genom avsedd öppning och säkra med clips
-
Sabotageövervakning: sensorn känner av om frontluckan öppnas – automatisk kalibrering efter montering, stängningen måste vara fullständig för att undvika felmeddelanden
Kompatibilitet
-
Systemkompatibilitet: fungerar med JABLOTRON 100 och 100+ växlar, t.ex. JA-102K, JA-103K och JA-107K
-
Skydd krävs: Basenheten levereras utan skydd; dessa måste köpas separat. Tillgängliga skydd:
-
JA-1X2A-C-WH (vit plast, transparent blixtlampa)
-
JA-1X2A-C-GR (grå plast)
-
JA-1X2A-C-AN (antracitfärgad plast)
-
JA-1X2A-C-ST (röd LED på rostfritt stål)
-
JA-1X1A-C-ST-B (blå LED på rostfritt stål)
-
